村田磁珠在电路中主要作为 EMI 静噪滤波器 使用，通过吸收高频噪声能量并将其转化为热能耗散，实现“阻高频、通低频”的滤波效果，从而抑制电路中的电磁干扰(EMI)。其核心作用、技术原理及与其他元件的区别如下：

一、村田磁珠的核心作用

高频噪声抑制

村田磁珠采用铁氧体材料(铁镁或铁镍合金)，在高频下呈现高磁导率和低磁损耗特性。当高频电流通过时，铁氧体将电磁能转化为热能消耗，有效抑制 MHz 至 GHz 频段的高频噪声(如数字电路中的脉冲谐波、电源线路的开关噪声)。

典型应用场景：

电源线路：抑制 DC-DC 转换器、LDO 等电源模块的开关噪声，防止干扰其他电路。

高速信号线：如 USB、HDMI、时钟线等，阻断高频辐射噪声，保护信号完整性。

射频模块：在 Wi-Fi、蓝牙等天线附近使用，减少谐波辐射，提升通信质量。

汽车电子：滤除发动机运行、电机驱动等产生的电磁噪声，满足严苛的 EMI 标准。

低损耗设计

村田磁珠的直流电阻(DCR)极低(如 BLM18SG121TN1D 仅 25mΩ)，可减少功率损耗，提升系统效率，尤其适用于大电流场景(如电源输入/输出端)。

宽频带特性

覆盖 10MHz 至 1GHz 频段，通过选择不同阻抗特性的型号(如 BLM18PG102SN1D 阻抗 100Ω@100MHz，BLM_H 系列适用于 GHz 频段)，可精准匹配目标噪声频段。

二、村田磁珠的技术原理

等效电路模型

村田磁珠的等效电路为 电阻（R）与电感（L）串联。在低频时，电感分量主导，阻抗较低;在高频时，电阻分量主导，阻抗显著增大(如 100MHz 时阻抗可达数百欧姆至数千欧姆)，从而吸收高频噪声。

材料与结构优势

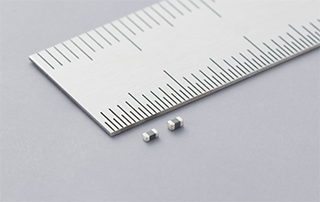

采用多层陶瓷芯片结构，封装尺寸从 0603(1.6×0.8mm)到 1806(4.5×1.6mm)不等，适应紧凑电路板空间。

铁氧体材料的立方晶格结构在高频下呈现高磁导率，使电感线圈绕组间的高频电容最小化，进一步优化高频性能。

三、村田磁珠与其他元件的区别

磁珠 vs. 电感

功能差异：

磁珠：专用于滤波噪声，通过吸收高频能量实现滤波，等效为电阻与电感串联，阻抗随频率升高而增大。

电感：主要用于储能和续流，等效为纯电感，阻抗随频率升高而增大，但无能量消耗特性。

互换性：

磁珠与电感不可互换。若用电感替代磁珠，可能导致高频噪声反射回信号源，加剧 EMI 问题。

磁珠 vs. 普通滤波器（如 π 型滤波器）

原理差异：

磁珠：通过吸收高频噪声能量实现滤波，属于“吸收滤波器”。

普通滤波器：由无损耗的电抗元件(如电容、电感)构成，通过反射高频噪声实现滤波，属于“反射滤波器”。

四、村田磁珠的选型要点

阻抗特性

根据目标噪声频段选择阻抗峰值。例如：

抑制 100MHz 噪声：选 BLM18PG102SN1D(100Ω@100MHz)。

抑制 GHz 频段噪声：选 BLM_H 系列(如 BLM18HG)。

关注阻抗-频率曲线，选择阻抗曲线与噪声频段匹配的型号。

额定电流与 DCR

高电流应用(如电源线路)需选择额定电流高、DCR 低的型号。例如：

BLM41PG102SN1L：额定电流 1.5A，DCR 仅 90mΩ，适合 DC-DC 转换器输出端滤波。

BLM21PG221SN1D：额定电流 2A，DCR 45mΩ，适用于高电流电源线路。

紧凑空间优先选 0603 封装(如 BLM18SG121TN1D)。

高电流场景可用 1806 封装(如 BLM41PG 系列)。
